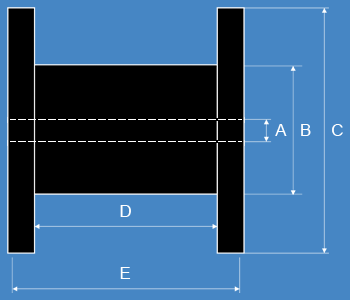

| スプールタイプ | A | B | C | D | E | ワイヤー直径の範囲 | 最大重量 | 風袋重量 |
|---|---|---|---|---|---|---|---|---|
 DIN 80 |
16mm | 50mm | 80mm | 64mm | 80mm | 〜まで 0.25mm | 0.800 Kg | 0.070 Kg |
| .630″ | 2.00″ | 3.15″ | 2.50″ | 3.15″ | 〜まで .010″ | 1.7 lb | 0.15 lb | |
 DIN 100 |
16mm | 64mm | 100mm | 80mm | 100mm | 0.19 – 0.4mm | 1.500 Kg | 0.125 Kg |
| .630″ | 2.50″ | 3.90″ | 3.15″ | 3.90″ | .0076″ – .016″ | 3.3 lb | 0.28 lb | |
 DIN 125 |
16mm | 80mm | 125mm | 100mm | 125mm | 0.19 – 0.55mm | 3 Kg | 0.170 Kg |
| .630″ | 3.15″ | 4.90″ | 3.90″ | 4.90″ | .0076″ – .022″ | 6.5 lb | 0.38 lb | |
 DIN 160 |
22mm | 100mm | 160mm | 128mm | 160mm | 0.25 – 0.71mm | 5 Kg | 0.350 Kg |
| .865″ | 3.90″ | 6.300″ | 5.040″ | 6.300″ | .010″ – .028″ | 11 lb | 0.77 lb | |
 DIN 200 |
36mm | 125mm | 200mm | 160mm | 200mm | 0.4 – 0.81mm | 10 Kg | 0.600 Kg |
| 1.400″ | 4.920″ | 7.875″ | 6.300″ | 7.875″ | .016″ – .032″ | 22 lb | 1.32 lb | |
 DIN 250 |
36mm | 160mm | 250mm | 160mm | 200mm | 0.4 – 1.5mm | 20 Kg | 1.050 Kg |
| 1.400″ | 6.300″ | 10.000″ | 6.300″ | 7.875″ | .016″ – .060″ | 44 lb | 2.32 lb | |
 DIN 355 |
36mm | 225mm | 355mm | 162mm | 200mm | 1.0 – 3.0mm | 40 Kg | 1.850 Kg |
| 1.400″ | 8.75″ | 14.000″ | 6.25″ | 8″ | .040″ – .118″ | 88 lb | 4.08 lb | |
 DIN 500 |
36mm | 316mm | 500mm | 180mm | 250mm | 1.2 – 3.0mm | 75 Kg | 7.650 Kg |
| 1.400″ | 12.440″ | 19.690″ | 7.090″ | 9.840″ | .047″ – .118″ | 165 lb | 16.87 lb | |
 SK 460 |
305mm | 318mm | 460mm | 91mm | 105mm | 0.25 – 1.8mm | 45 Kg | 1.850 Kg |
| 12.000″ | 12.520″ | 18.110″ | 3.580″ | 4.134″ | .010″ – .072″ | 95 lb | 4.08 lb | |
 SK 255 |
216mm | 222mm | 253mm | 30mm | 36mm | 0.25 – 1.0mm | 1 Kg | 0.170 Kg |
| 8.500″ | 8.740″ | 10.000″ | 1.200″ | 1.420″ | .010″ – .040″ | 2.20 lb | 0.38 lb | |
 Locking Reel |
16mm | 70mm | 102mm | 38mm | 45mm | 0.25 – 1.0mm | 0.500 Kg | 0.070 Kg |
| .630″ | 2.750″ | 4.000″ | 1.500″ | 1.770″ | .010″ – .040″ | 1.00 lb | 0.15 lb | |
 ¼ Cat |
16mm | 43mm | 63mm | 51mm | 60mm | 〜まで 0.25mm | 0.300 Kg | 0.050 kg |
| .630″ | 1.700″ | 2.500″ | 2.000″ | 2.360″ | 〜まで .010″ | 0.60 lb | 0.11 lb | |
 ½ Cat |
16mm | 43mm | 63mm | 76mm | 86mm | 〜まで 0.25mm | 0.500 Kg | 0.070 Kg |
| .630″ | 1.700″ | 2.500″ | 3.000″ | 3.390″ | 〜まで .010″ | 1.00 lb | 0.15 lb | |
 Argon / Mig |
52mm | 208mm | 300mm | 90mm | 102mm | 0.5 – 1.64mm | 12 Kg | 0.680 Kg |
| 2.050″ | 8.190″ | 11.810″ | 3.540″ | 4.020″ | .020″ – .064″ | 25 lb | 1.50 lb |
各スプールには1本のワイヤーが巻かれています。ほとんどの場合には、ワイヤーを接合してより長くしたり、注文を重量の少ないスプールに分けたりすることも可能です (お問い合わせください)。
各スプールでは、PMI試験 (金属部品や溶接部に指定通りの材料が使用されているかどうかを確認する試験) が行われます。スプールの個数によっては、各スプールまたはサンプリングプランに準じて引張試験が行われます。
すべてのスプールにはラベルを付け、輸送方法に応じて箱またはクレートに梱包します。
