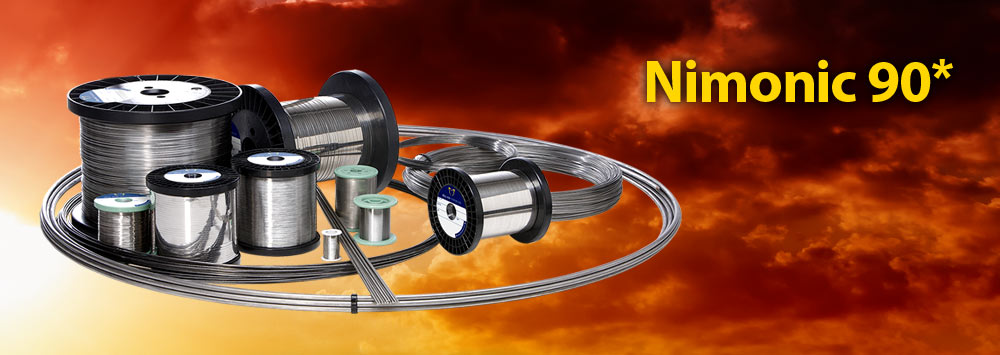

析出硬化が可能で約950°C (1740°F) の高温まで優れた高応力破断力とクリープ破断力を持つニッケル-クロミウム-コバルト合金。高温環境でよく使用されている、実績豊かな合金です。
Nimonic®90はSuperimphy 90、Pyromet 90、Udimet 90としても知られています。
| 化学組成 | 仕様 | 指定 | 主な特長 | 標準的用途 | |||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
AMS 5829 BS HR 501 BS HR 502 BS HR 503 BS 3075 NA 19 ISO 15156 (NACE MR 0175) NCK 20TA |
W.Nr 2.4632 W.Nr 2.4969 UNS N07090 AWS 030 |
高温で高応力破断力、高抗クリープ性 高温で耐腐食性および抗酸化性が良好 時効硬化性 高温の動的用途▲ |
航空／宇宙産業用留め具 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 密度 | 8.18g/cm³ | 0.296 lb/in³ |
| 融点 | 1370°C | 2500°F |
| 膨張係数 | 12.7 μm/m °C (20 – 100°C) | 7.1 x 10-6 in/in °F (70 – 212°F) |
| 剛性率 | 82.5 kN/mm² | 11966 ksi |
| 弾性率 (焼きなまし + Aged) (スプリングテンパー + Aged) |
213 kN/mm² 227 / 240 kN/mm² |
30894 ksi 32924 / 34810 ksi |
| 仕上がったパーツの熱処理 | |||||
|---|---|---|---|---|---|
| アロイ･ワイヤーからの供給時の状態 | タイプ | 温度 | 時間 (時間数) | 冷却 | |
| °C | °F | ||||
| 焼きなまし | 時効硬化 | 750 | 1380 | 4 | 空気 |
| スプリングテンパー | 時効硬化 | 650 | 1200 | 4 | 空気 |
| スプリングテンパー | 時効硬化 | 600 | 1110 | 16 | 空気 |
| 性質 | ||||
|---|---|---|---|---|
| 状態 | 伸張強度 (近似値) | 動作温度 (近似値) | ||
| N/mm² | ksi | °C | °F | |
| 焼きなまし | 800 – 1000 | 116 – 145 | – | – |
| 焼きなまし + 時効処理 | 1200 – 1400 | 174 – 203 | 〜まで 550 | 〜まで 1020 |
| スプリングテンパー | 1200 – 1500 | 175 – 218 | – | – |
| スプリングテンパー + 時効処理 | 1500 – 1800 | 218 – 261 | 〜まで 350 | 〜まで 660 |
上記の伸張強度範囲は典型値です。異なったものをご希望の場合はお尋ねください。
*Special Metals Group of Companiesの商号
▲ 動的用途
